Als '''Massepunkt''' wird im T4 | == Funktion == | ||
Als '''Massepunkt''' wird im T4 ein Kabelanschluss für Verbraucher an einem mit dem [[Batterie]]-Minuspol verbundenen Fahrzeugteil (z.B. Karosserie oder Motor) bezeichnet. Die Nutzung von Massepunkten reduziert den Verkabelungsaufwand, weil man sich den Anschluss eines Verbrauchers an den [[Batterie]]-Minuspol ersparen kann. | |||
== Einbauort == | |||
Massepunkte sind baujahr-, motor- und ausstattungsabhängig an unterschiedlichen Orten verbaut, die - unvollständig - nachfolgend dargestellt sind. | |||
{| | |||

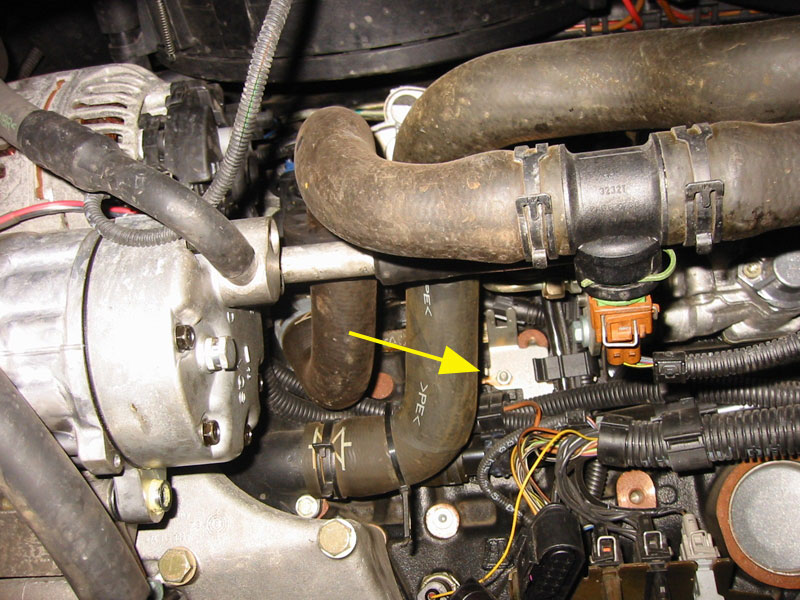

|[[Bild:Elektrik_Massepunkt_18.jpg|thumb|none|350px|Massepunkt 18 Motorblock mitte]] | |||

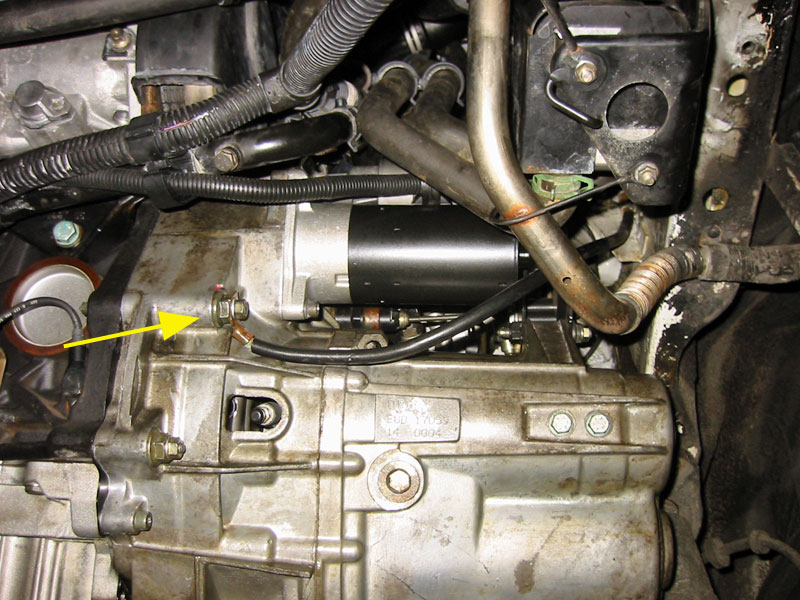

|[[Bild:Elektrik_Massepunkt_02.jpg|thumb|none|350px|Massepunkt 02 Getriebe]] | |||
|[[Bild:Elektrik_Massepunkt_30.jpg|thumb|none|350px|Massepunkt 30 neben Zentralelektrik]] | |||
|} | |||
{| | |||

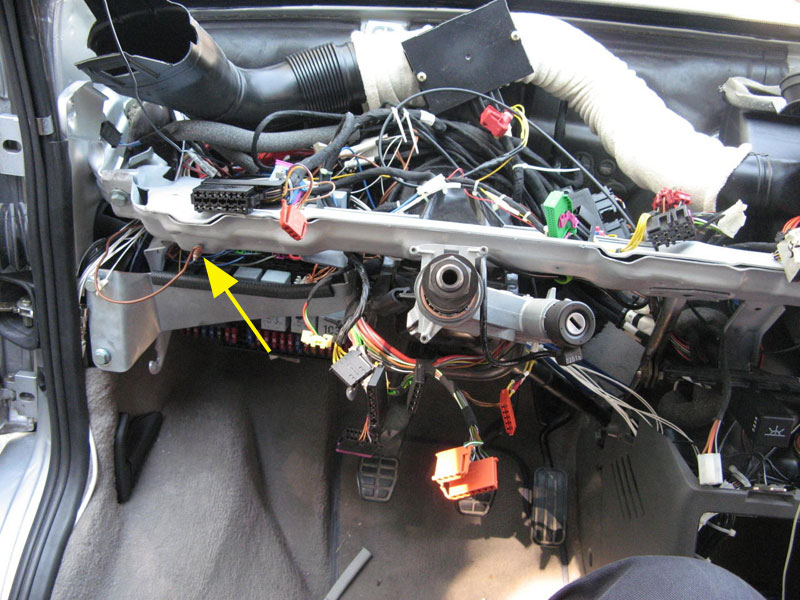

|[[Bild:Elektrik_Massepunkt_32.jpg|thumb|none|350px|Massepunkt 32 Schalttafel links]] | |||

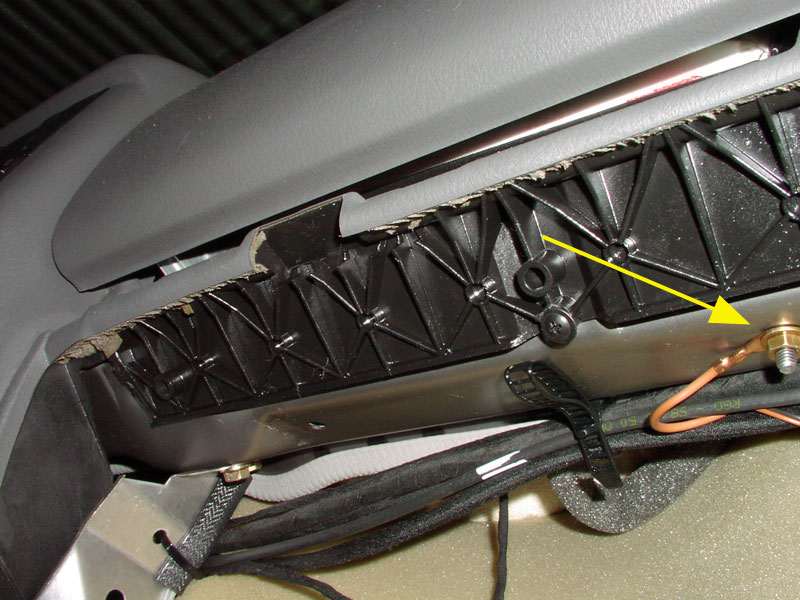

|[[Bild:Elektrik_Massepunkt_33.jpg|thumb|none|350px|Massepunkt 33 Schalttafel rechts]] | |||

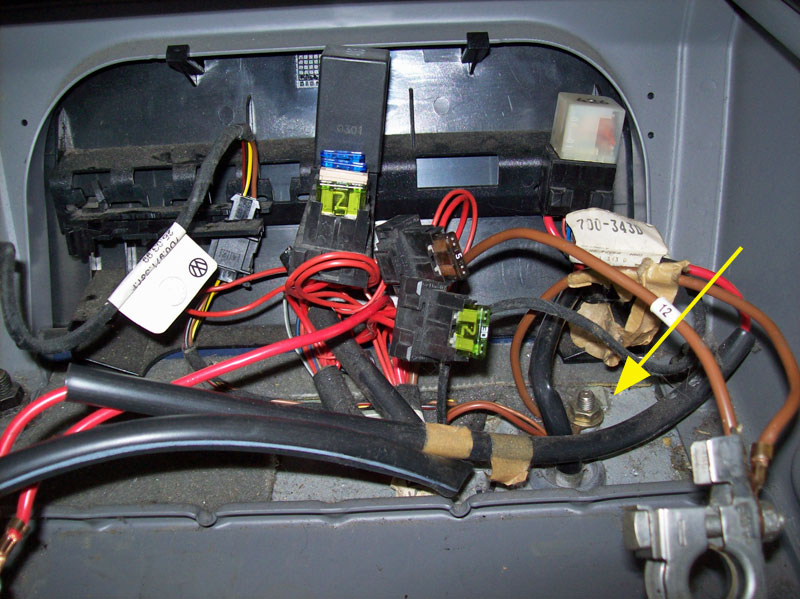

|[[Bild:Elektrik_Massepunkt_34.jpg|thumb|none|350px|Massepunkt 34 Zweitbatterie]] | |||
|} | |||
{| | |||
|[[Bild:Elektrik_Massepunkt_45.jpg|thumb|none|350px|Massepunkt 45 Schalttafel mitte]] | |||
|[[Bild:Elektrik_Widerstand_N162_Einbauort.jpg|thumb|none|350px|Massepunkt 50 Radkasten hinten links (nur [[California]])]] | |||

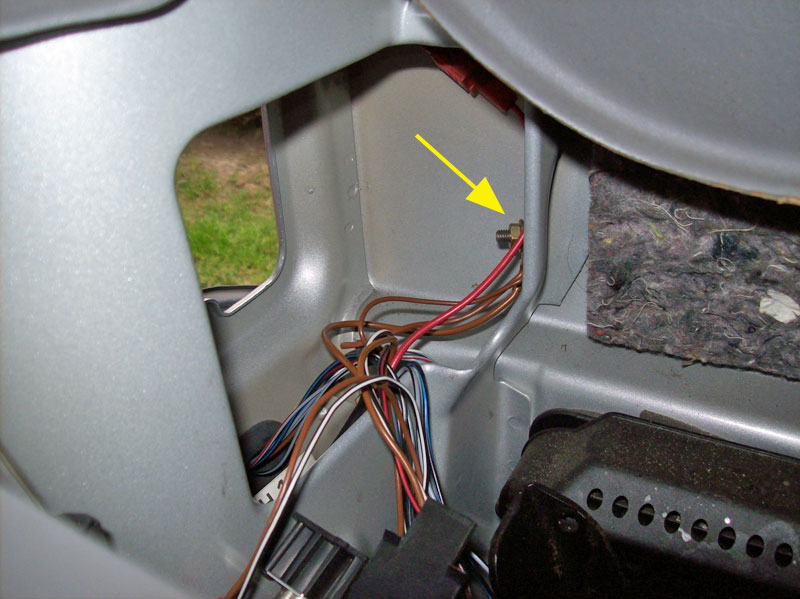

|[[Bild:Elektrik_Massepunkt_59.jpg|thumb|none|350px|Massepunkt 59 Schlußleuchte links]] | |||
|} | |||
{| | |||

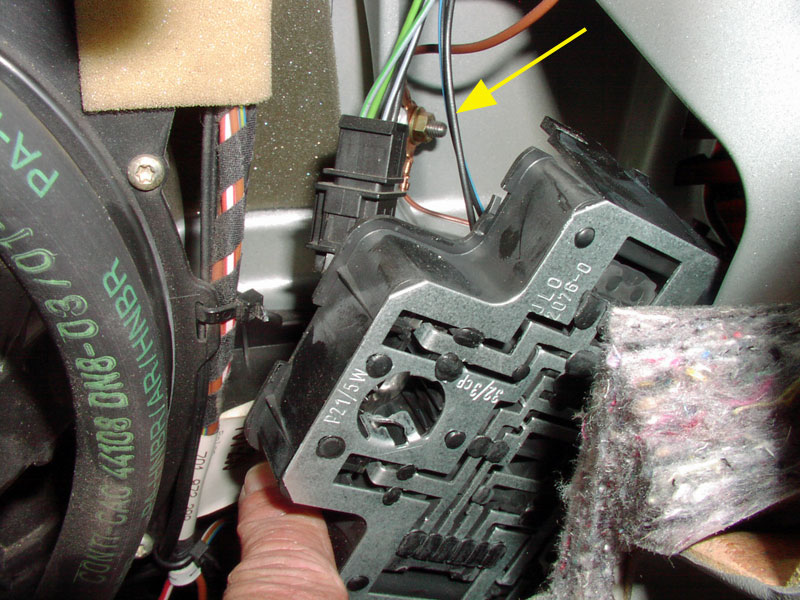

|[[Bild:Elektrik_Massepunkt_60.jpg|thumb|none|350px|Massepunkt 60 Schlußleuchte rechts]] | |||
|} | |||
[[Kategorie:Elektrik]] | [[Kategorie:Elektrik]] | ||
Version vom 27. November 2011, 21:54 Uhr
Funktion
Als Massepunkt wird im T4 ein Kabelanschluss für Verbraucher an einem mit dem Batterie-Minuspol verbundenen Fahrzeugteil (z.B. Karosserie oder Motor) bezeichnet. Die Nutzung von Massepunkten reduziert den Verkabelungsaufwand, weil man sich den Anschluss eines Verbrauchers an den Batterie-Minuspol ersparen kann.
Einbauort
Massepunkte sind baujahr-, motor- und ausstattungsabhängig an unterschiedlichen Orten verbaut, die - unvollständig - nachfolgend dargestellt sind.
 Massepunkt 50 Radkasten hinten links (nur California) |
